Video-Overlay / Dateneinblendgeräte

Dateneinblendgeräte waren unser erstes Produkt und stehen heute für über 35 Jahre Erfahrung. Sie finden hier - technisch aktuell und qualitativ hochwertig - von der preiswerten Metereinblendung über ein low-cost-DE bis zur Full-HD-Einblendung alles für die Inspektion und Robotik. Unsere Toprunner OSDxs und OSDcck 3.0 sind trotz auslaufender Analogtechnik weiter verfügbar und werden nochmal überarbeitet und verbessert. Damit ist die weitere Langzeitverfügbarkeit gesichert.

osdv - Dateneinblendung

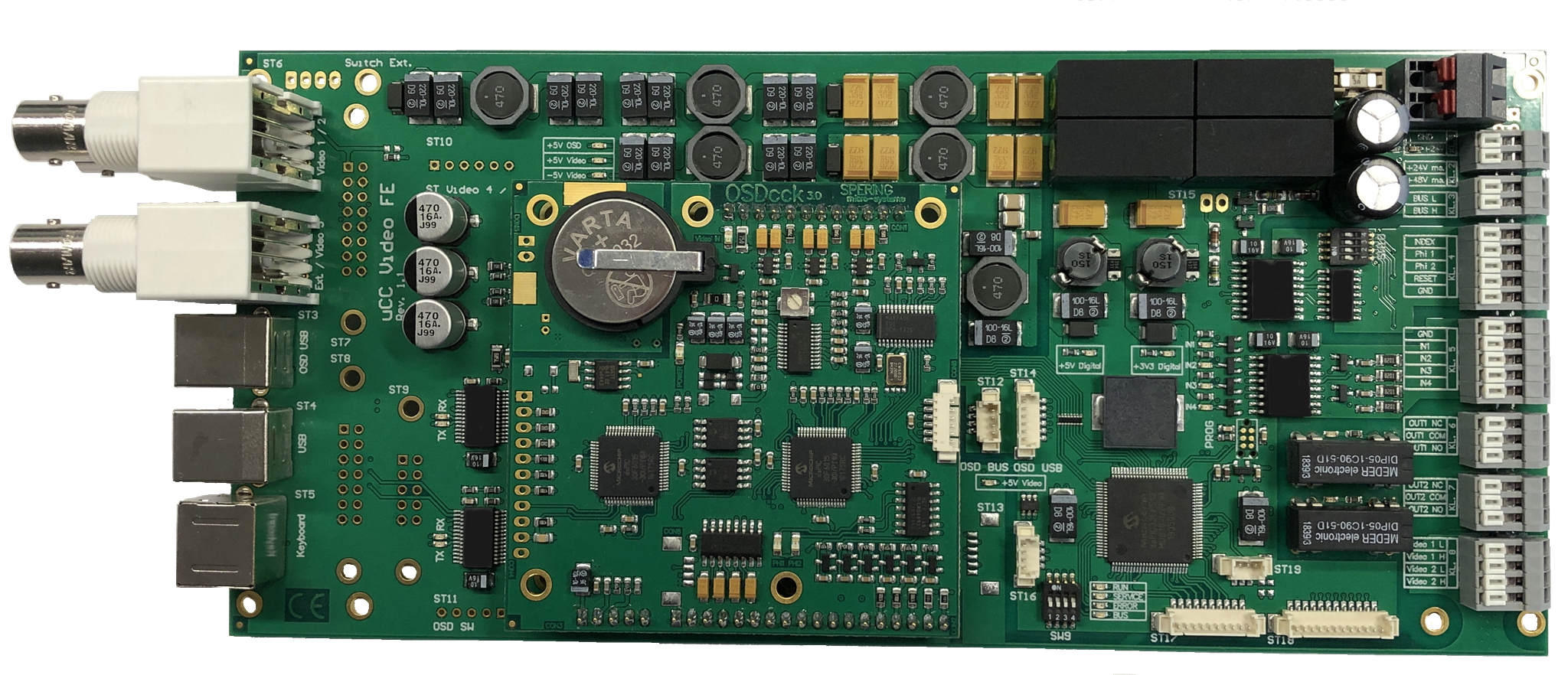

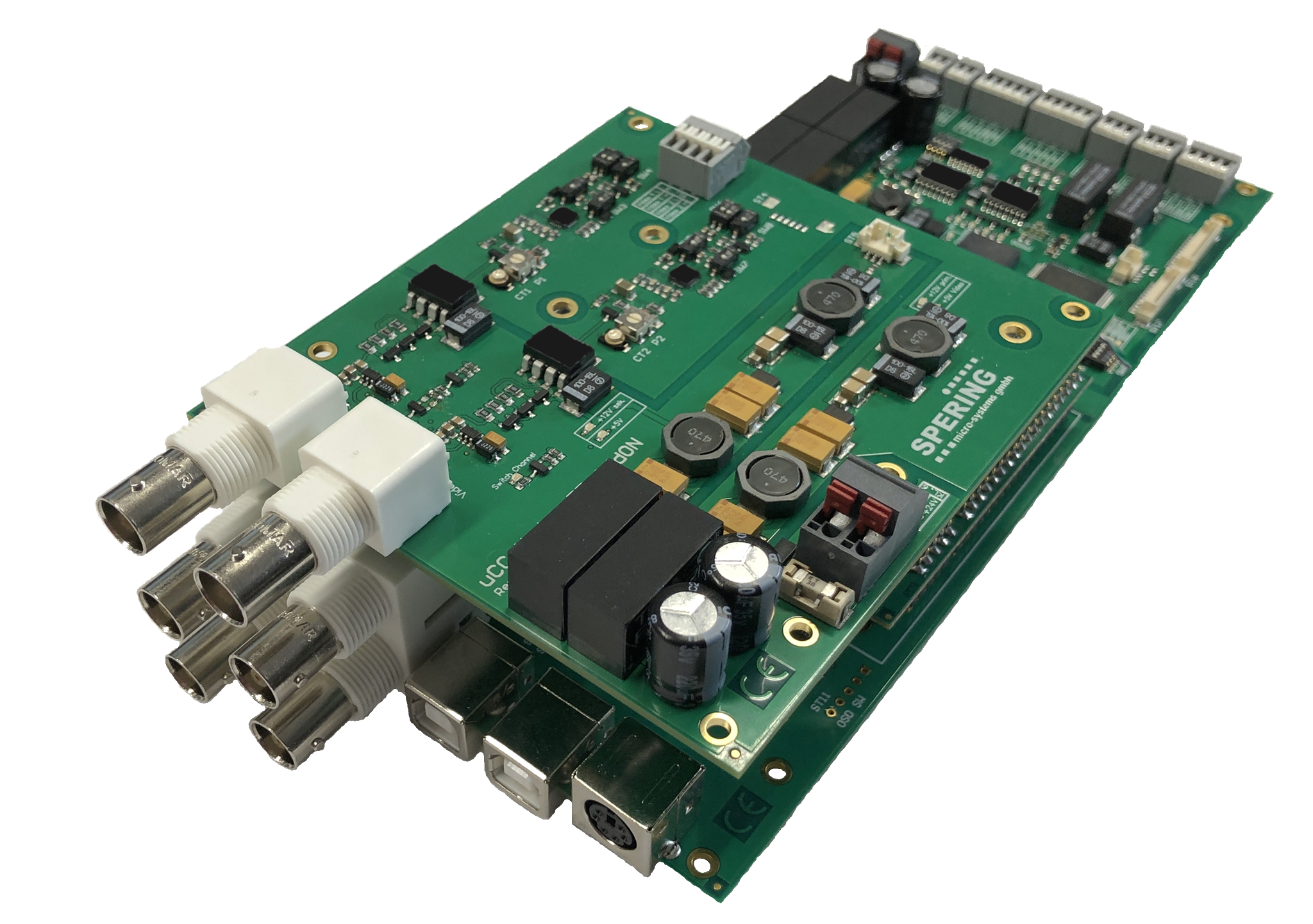

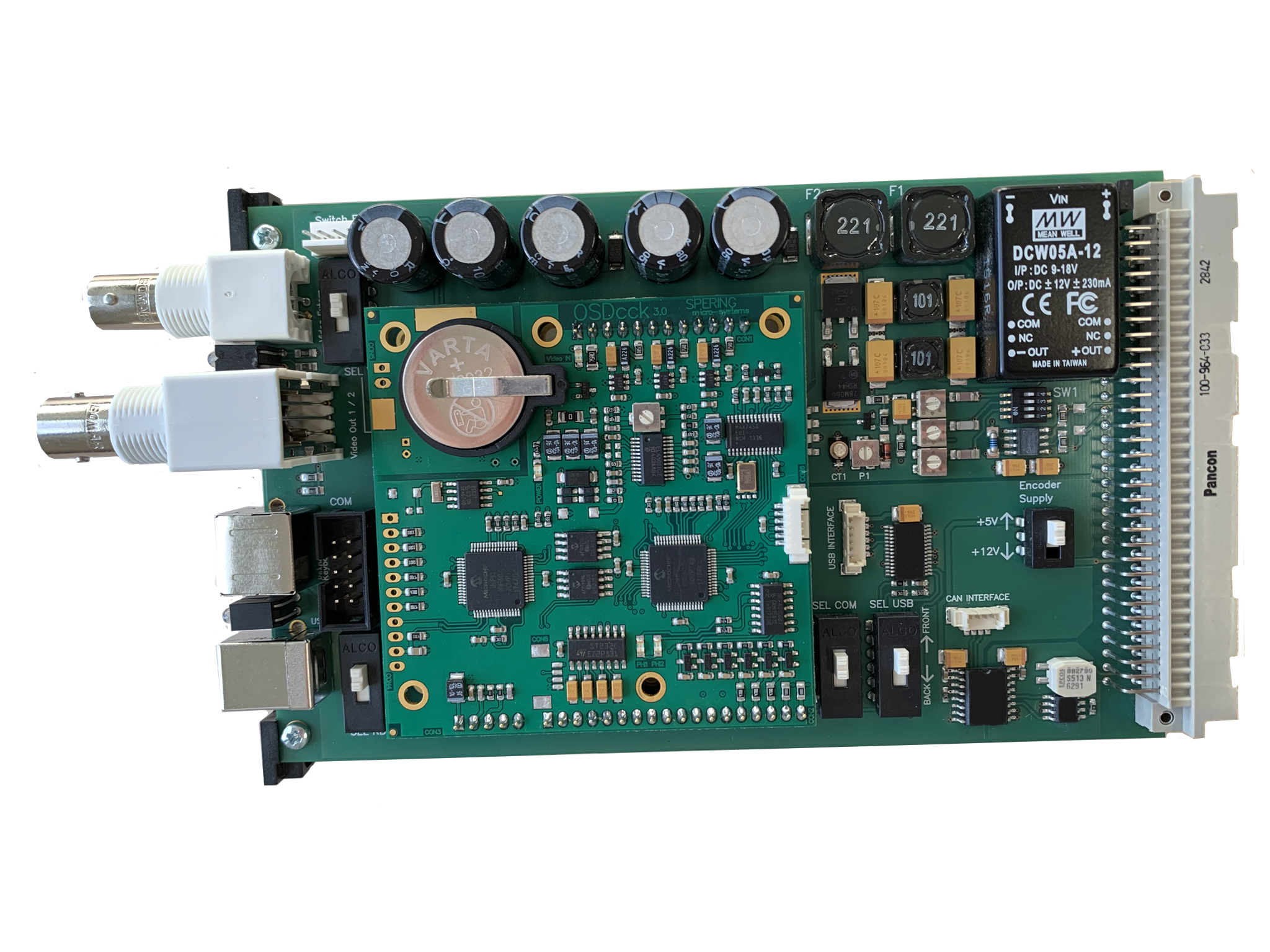

OSDcck 3.0

Die Baugruppe OSDcck 3.0 ist eine low-cost-Dateneinblendung für Inspektionssysteme und Roboter mit der besten Videoqualität seiner Klasse dank aktiver Klemmung und eigenem Video-Frontend. Im Formfaktor 74*74mm² bietet sie interessante Ausstattungsmerkmale und viele Optionen:

  • Videoeingang CVBS einstellbar 0,7...2,5Vss an 75 Ohm
  • 3 gepufferte Videoausgänge CVBS 1Vss an 75 Ohm
  • Versorgung +5V 0,3A
  • Darstellung 24 Zeichen * 10/12 Zeilen (NTSC/PAL)
  • Tastatureingang PS/2
  • Inkrementalgebereingang mit CFC, Quadratur, Prescaler
  • COM-Port RS-232 (optional)
  • Hilfe-Menü F1, 5 Festseiten, 64 Festworte, Echtzeituhr
  • 8 Länder-/Sprachvarianten onboard, wählbar
  • Optional: 2. Inkrementalgebereingang, 2* Analog-In 10bit
  • Optional: CAN-Bus, 2. COM-Port
  • Optional: Videodatenreceiver
  • Sonderfunktionen auf Wunsch möglich



OSDxs

Die Baugruppe OSDxs ist eine low-cost-Meterzählung, basiert technisch auf dem OSDcck 3.0 und bietet ebenso die beste Videoqualität seiner Klasse dank aktiver Klemmung und eigenem Video-Frontend. Im Formfaktor 50*31mm² eignet sich der OSDxs ideal für kleine Systeme und platzsparende Anwendungen. Auch hier gibt es trotz kompakter Bauform interessante Ausstattungsmerkmale und viele Optionen:

  • Videoeingang CVBS einstellbar 0,7...2,5Vss an 75 Ohm
  • 2 gepufferte Videoausgänge CVBS 1Vss an 75 Ohm
  • Versorgung +12V 0,1A (8...12V)
  • Darstellung 24 Zeichen * 10/12 Zeilen (NTSC/PAL)
  • Inkrementalgebereingang mit CFC, Quadratur, Prescaler
  • Tastatureingang PS/2 (optionales Modul)
  • COM-Port RS-232 (optionales Modul)
  • Sonderfunktionen auf Wunsch möglich
  • Äußerst attraktiver Preis

Testbild OSDxs und OSDcck 3.0

µCDE - Dateneinblendung



Die Dateneinblendung µCDE bietet exzellente Videoqualität und farbige Darstellung von Zeichen, Zeichenhintergrund und Grafik. Sie besitzt sowohl einen CVBS- als auch einen Y/C-Eingang und stellt beide Signale nach internem Processing immer und frei von Cross-Colour-Effekten als CVBS- und Y/C-Videosignal an jeweils 2 gepufferten Ausgängen zur Verfügung.

Mit Ergänzungsbaugruppen und Zusatzmodulen entstehen flexible Systeme, die praktisch jede Anforderung der industriellen TV-Inspektion und Robotik bedienen. Das Portfolio umfaßt alle gängigen Schnittstellen, eine  Messwerterfassung/-verarbeitung und eine Steuerung.

  • Schnittstellen: RS-232, RS-485, RS-422, CAN, USB, Bluetooth
  • Messwerterfassung: Neigung, Position, Lager, Temperatur, Druck
  • Messwertverarbeitung: Neigungs-, Temperatur-, Druckprofile
  • Spezialfunktionen: Satellitensysteme und Robotik

Diese Baugruppe ist noch verfügbar, wird aber nicht für Neuentwicklungen empfohlen.

Testbild µCDE

Digitale Einblendung

Die digitale Einblendung ist ein "embedded Video-System" und die neue Produktfamilie zur Verarbeitung analoger und digitaler Videosignale. Der Schwerpunkt liegt klar auf digitalen Formaten bis zu full HD, aber als Kompatibiltätsbrücke werden auch weiterhin analoge 4:3-Videoformate unterstützt. Modularität und exzellente Bildqualität zeichnen die neue Technik aus:

  • Input für CVBS-Videosignale (PAL & NTSC) und digitale Videosignale bis full HD
  • Verzerrungsfreie Skalierung auf beliebige Bildschirmformate
  • Grafik- und Schrifteinblendung (beliebige Fonts)
  • Kompression und Aufzeichnung in allen gängigen Verfahren
  • Sehr latenzarme Verarbeitung
  • Sehr latenzarmes Streaming (WiFi, LAN, Internet)
  • Extrem kurze Boot-Up-Zeit
  • Schnittstellen für RS-232, USB, Bluetooth, CAN-Bus
  • Interfaces für Meterpulse, Neigung, Position und weitere Messwerte
  • Gateways für WiFi, GSM, Internet

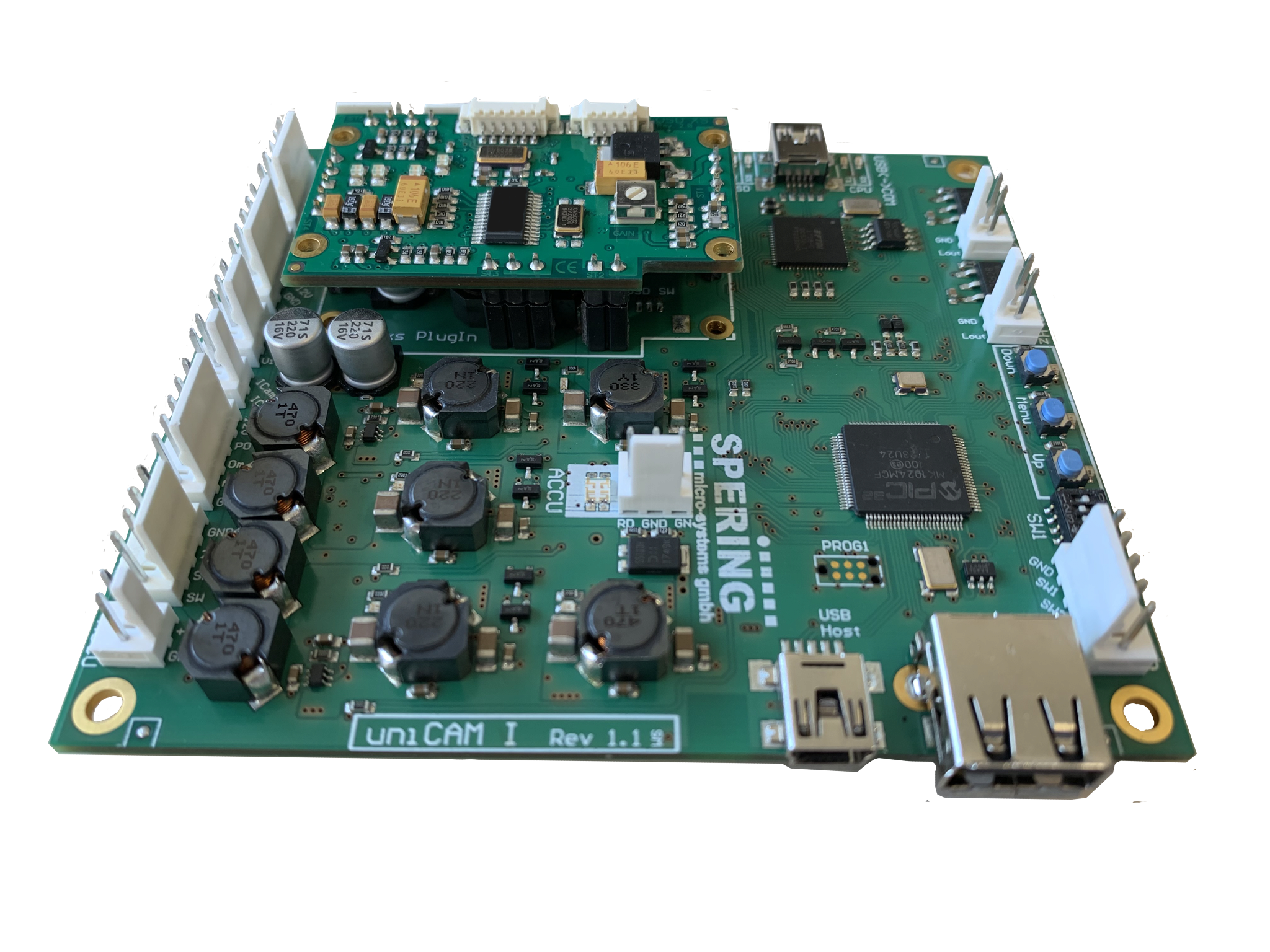

Anwendungsbeispiel für eine digitale Dateneinblendung und Videoaufzeichnung mit CAN-Bus- und Softwareanwendung
