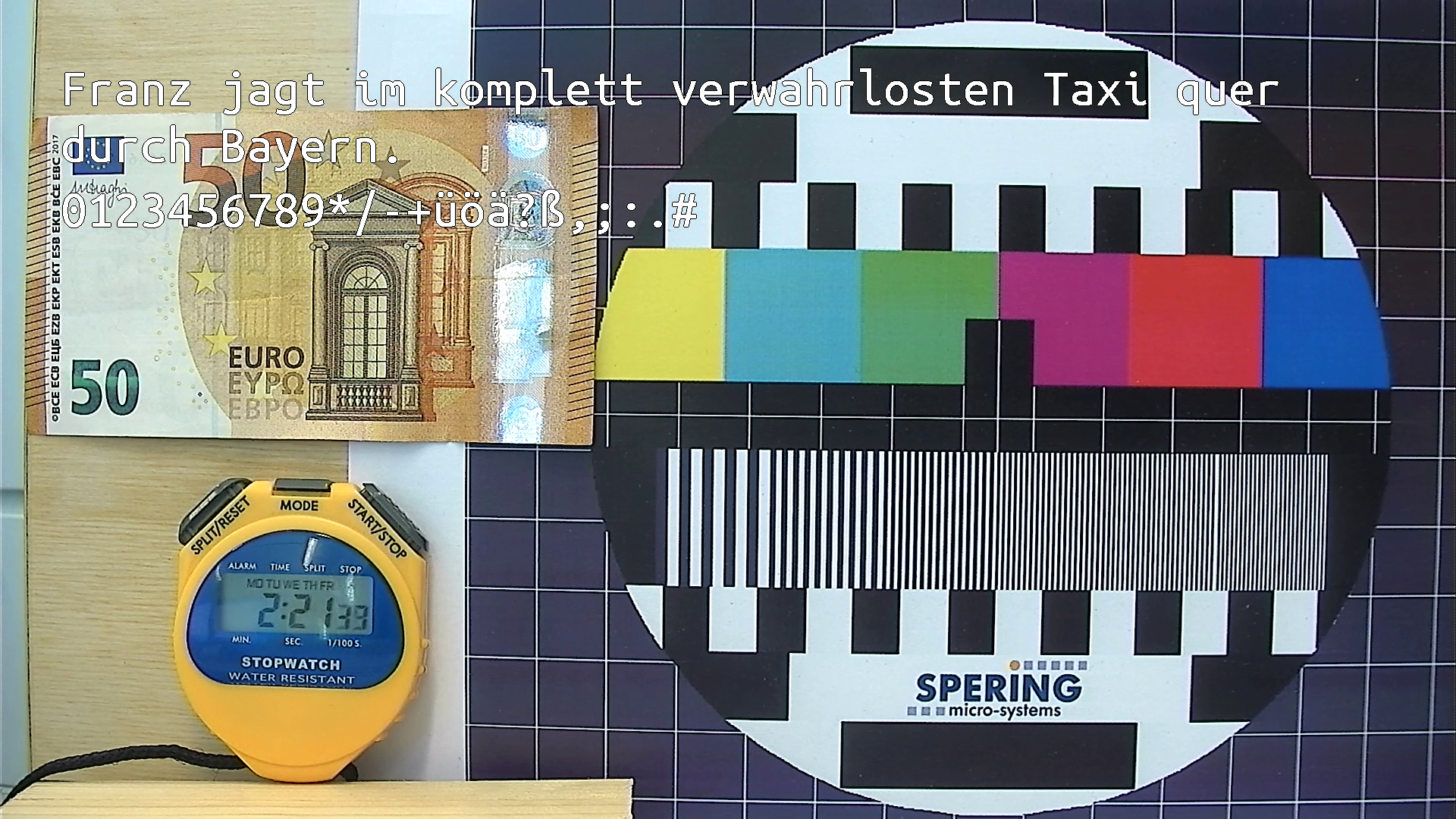

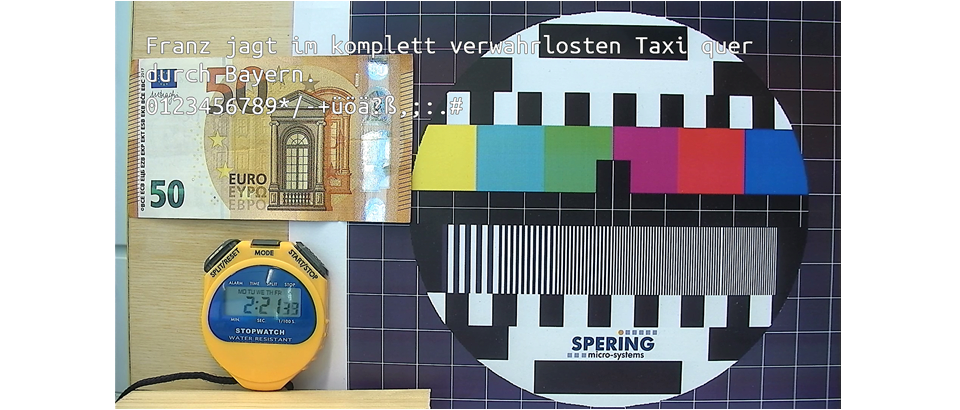

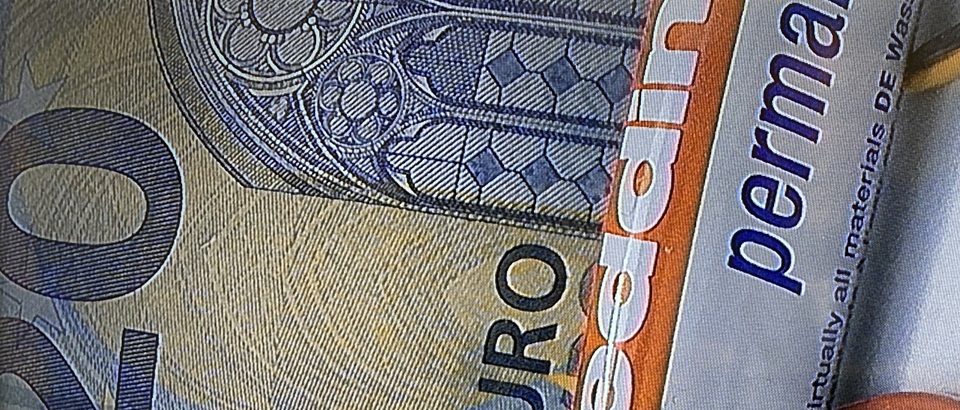

Dieses Einzelbild wurde einem HD-Video im H-264-Format entnommen. Die Aufnahme erfolgte mit einer AHD-Zoomkamera in Full HD. Einblendung und Aufzeichnung wurden mit dem neuen digitalen DE-Produkt gemacht. Diese Einblendung arbeitet "stand-alone", also ohne PC, und ist praktisch latenzfrei. Die Baugröße bewegt sich derzeit noch im Bereich einer Eurokarte, es wird noch deutlich kompakter... Klicken Sie mal auf das Bild!
... sind die Gene unserer neuen Produkte für die industrielle und digitale Videotechnik mit hoher Auflösung. Erstklassige Bildqualität ist der Standard.
Eingange für analoge Signale (AHD), digitale Signale (SDI, HDMI usw.) und optionale Kompatibilität zu CVBS und Y/C stehen zur Auswahl. Der Standard für Ausgänge ist HDMI, optional werden weitere Formate angeboten.
Die Video-Aufzeichnung erfolgt im H-264-Format und Full HD 1080p. Die neue digitale und voll grafikfähige Dateneinblendung bietet skalierbare Performance. Damit wird Full HD auch für kostensensitive Anwendungen möglich.

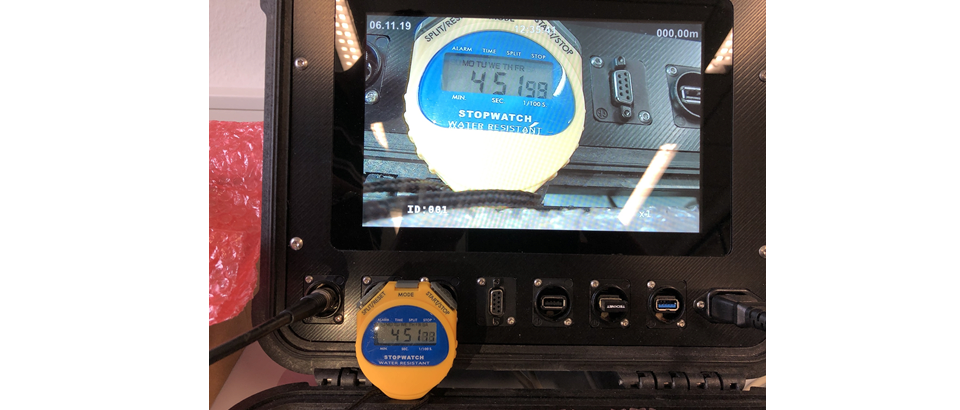

Anspruchsvolle Software kombiniert mit leistungsfähiger Hardware führt zu den niedrigsten Latenz-Zeiten im Wettbewerb. Damit eignet sich diese Technik auch für Robotik und anspruchsvolle Inspektionstechnik.
Für Full HD bieten wir zwei Produktlinien an: PC-basierte Softwarelösungen und Stand-Alone-Singleboard-Systeme. Der Form-Faktor bewegt sich zwischen OSD- und Euro-Karte.
| Modell | Typ | Video | In | Out | SP - ZL | Power |
|---|---|---|---|---|---|---|
| HD-PCDE | PC-DE | Full HD | 1+ | variabel | PC | |
| HD-DE | Board | Full HD | 1+ | HDMI | variabel | (12V) |
| HD-OSD | Board | Full HD | 1 | HDMI | variabel | (12V) |
| µCDE | HQ | PAL/NTSC | 2 | 4 | 40 - 25/20 | 5V/12V |
| OSDcck | OSD | PAL/NTSC | 1 | 3 | 24 - 14/12 | 5V |
| OSDxs | OSD | PAL/NTSC | 1 | 2 | 24 - 14/12 | 9...12V |
| OSDxxs | OSD | PAL/NTSC | 1 | 2 | 24 - 14/12 | 9...12V |
| OSDxsc | OSD | PAL/NTSC | 1 | 3 | 24 - 14/12 | 9...12V |
Hinweise zur Kurzübersicht:
Die digitale Einblendung HD-PCDE ist ein Soft-DE und ein "embedded Video-System" zugleich. Es steht am Anfang der neuen Produktfamilie zur Verarbeitung analoger und digitaler Videosignale. Der Schwerpunkt liegt klar auf HD-Formaten und Full HD, aber als Kompatibiltätsbrücke werden auch weiterhin analoge 4:3-Videoformate unterstützt. Modularität und exzellente Bildqualität zeichnen die neue Technik aus:

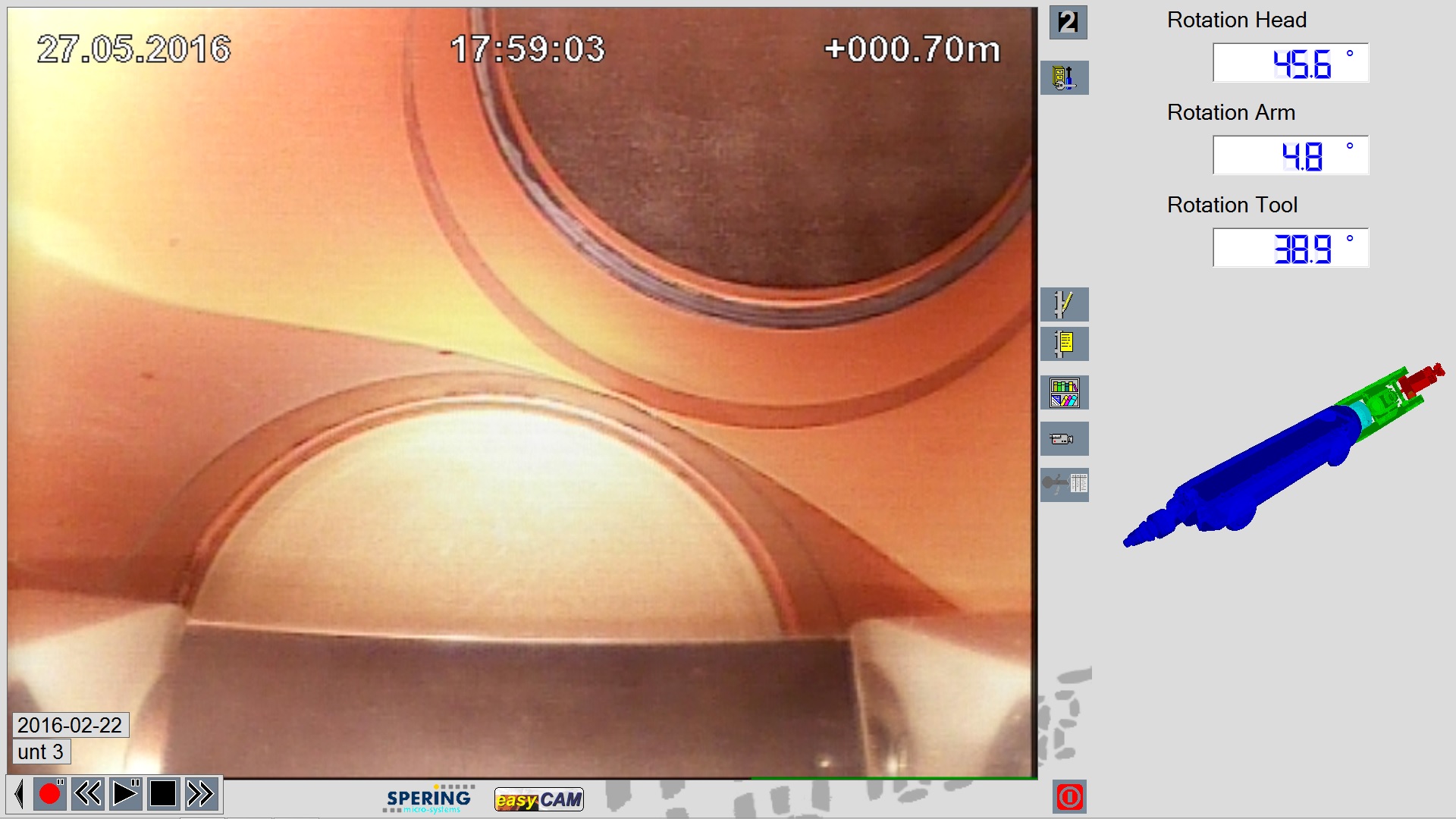

Anwendungsbeispiel für das Soft-DE mit Video-Aufzeichnung, CAN-Bus-Interface und Sanierungs-Software
Der Screenshot gibt einen Ausblick auf die Features und Möglichkeiten dieser neuen Produkte:
"Stay tuned", Daten und Bilder zum Produkt werden nachgereicht.
